Açıklama

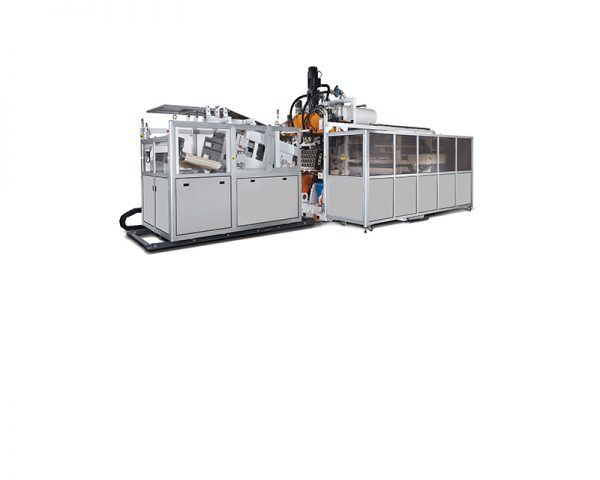

Devirmeli termoform makinası ek bir devirme hareketi ve otomatik istifleme sistemi içeren otomatik, servo elektrikli mekanik tahrik sistemine sahip bir Form & Trim Kalıp içi kesim yapan termoform makinesidir.
Tüm tipik termo plastik malzemeler için, özellikle derin PP bardakları gibi hassas kesim toleransları gerektiren ürünler için geçerlidir. Devirmeli termoform makinası rulo beslemeli veya online olarak ekstrüzyon hattı ile çalışacak şekilde yapılandırılabilir. En son teknoloji olarak enerji tasarrufludur ve minimum bakım gereksinimi ile kullanımı kolaydır. Ayarlanabilir üst plaka, farklı kalıp kapatma yükseklikleri ve kesme derinliği düzenlemesi için kullanılır. Eşit duvar dağılımı için erkek iticiler servo sistem tarafından kontrol edilir. Alt plaka; şekillendirme işlemi ve istifleme yaparken otomasyon sistemine yaklaşıp 75 derece eğilmesini sağlayan son kesme hareketi için birleşik olarak bir kam sistemi ile hareket ettirilebilir. Uygulama optimizasyonu için değişken hızlı kam kullanılır.
Yalıtılmış ısı tüneli, yüksek kaliteli seramik ısıtıcılar ile monte edilir ve tabakanın sıcaklığının hassas bir şekilde yönetilmesini sağlamak için çok kontrollü bölgelerle donatılmıştır. Zincir besleme indeksi de, program arayüzüne doğru indeks ve senkron sinyaller için bir servo motor tarafından kontrol edilir. Zincir ray genişliği bir dizi motorla ayarlanabilir.
Bitmiş ürün toplaması için aşağıdakileri içeren iki farklı otomasyon çözümü sunuyoruz:
i- Şelale Tipi Otomatik İstifleme Sistemi,
ii- Mandrel Mafsallı Otomatik İstifleme Sistemi.
Her iki sistemde hızlı üretimde hafif termoform ürünler için otomatik paketlemeye adapte edilebilir. Hurda konveyörü, hurda rulosunu yer gereksinimini ve insan gücünü en aza indirmek için akış yönünde veya makinenin sağ / sol tarafına 90 derece döndürülmüş şekilde in-line kırıcıya veya çapak sarmaya yönlendirir.
Makinede kullanılan teknoloji globaldir ve müşterilerin maksimum karlılık elde etmesini sağlayan enerji tasarrufu, kullanım dostu, üstün kalite, verimli üretim ve minimum bakım hedefler.
| MODEL | Devirmeli Termoform Makinası 700 | Devirmeli Termoform Makinası 900 |
|---|---|---|
| Uygulama Alanı | Derin çekme ürünler için kalıp içi kesim, hassas kesim toleranslı ürünler | Derin çekme ürünler için kalıp içi kesim, hassas kesim toleranslı ürünler |
| Şekillendirme Yöntemi | Vakum / Basınçlı şekillendirme | Vakum / Basınçlı şekillendirme |
| Şekillendirme Yönü | Folyo altı şekillendirme | Folyo altı şekillendirme |
| Folyo Genişliği (mm) | 400 ~ 750 mm | 550 ~ 900 mm |
| Max. Şekillendirme Kalıp Alanı (mm) | Max. 700 x 400 | Max. 900 x 500 |
| Max. Kalıp Kesim Alanı (mm) | Max. 675 x 340 | Max. 860 x 440 |
| Max. Çekme Derinliği (mm) | 150 mm; 180 mm (Opsiyon) | 180 mm |
| Max. Sıkıştırma Kuvveti (ton) | 60 Ton | 75 Ton |
| Kapama Yüksekliği (mm) | 449 mm | 479 mm |
| Plaka Strok (mm) | 100 mm | 140 mm |
| Max. Devir Hızı | 45 Devir / Dakika | 40 Devir / Dakika |
| Plaka Hareketi | AC (Alternatif Akım) Servo tahrikli kam bağlantısı | AC (Alternatif Akım) Servo tahrikli kam bağlantısı |
| Plug Hareketi | AC (Alternatif Akım) Servo tahrikli | AC (Alternatif Akım) Servo tahrikli |
| Folyo Dizini | AC (Alternatif Akım) Servo tahrikli zincir besleme | AC (Alternatif Akım) Servo tahrikli zincir besleme |
| Zincir Ray Ayarı | Motor tahrikli | Motor tahrikli |
| Isı Tüneli Uzunluğu (mm) | 2,900 mm | 3,200 mm |
| Isıtma Elemanları | Seramik ısıtıcı | Seramik ısıtıcı |
| Kontrol Sistemi | Dokunmatik ekranlı YASKAWA 3000 PLC | Dokunmatik ekranlı YASKAWA 3000 PLC |
| Dizme Sistemi | 1. Şelale kaydırağı | 1. Şelale kaydırağı |
| Dizme Sistemi | 2. Dönerli al ve bırak | 2. Dönerli al ve bırak |
